Кінцева фреза з кутовим радіусом 4 рифлення

Прожекторні експонати

опис

У сфері сучасного виробництва ефективні ріжучі інструменти дуже важливі для якості та ефективності обробки. Ця кінцева фреза з кутовим радіусом із 4 канавками широко використовується в різних галузях завдяки своєму твердосплавному матеріалу, радіусу галтя та спеціальному покриттю. Це ефективний ріжучий інструмент для механічної обробки зі спеціальною конструкцією канавок, яка може забезпечити більш гладку поверхню під час обробки та скоротити час, необхідний для обробки. Крім того, він має чотири ріжучі кромки зі звичайною довжиною канавок, які можуть ефективно обробляти радіус скруглення в нижній частині фрезерного буртика та покращувати швидкість подачі, таким чином подовжуючи термін служби інструменту та підвищуючи продуктивність.



особливості

1. Конструкція канавки: ця торцева фреза з кутовим радіусом із 4 канавками має чотири канавки, за допомогою яких можна отримати більш гладку поверхню під час обробки. У той же час наявність канавки також може скоротити час обробки та підвищити ефективність виробництва.



2. Конструкція радіуса виточки: конструкція радіуса виточки дозволяє кінцевій фрезі досягти вищої точності. Особливо при роботі зі складними матеріалами, такими як нержавіюча сталь, загартована сталь та інші сплави, він може забезпечити більш точний ефект різання.



3. Спеціальне покриття DLC: кінцева фреза покрита спеціальним покриттям DLC, яке має численні переваги. По-перше, DLC-покриття може ефективно запобігати корозії та захищати ріжучі інструменти від зовнішнього середовища. По-друге, DLC-покриття також може подовжити термін служби інструментів і зменшити ризик зносу та пошкодження.



4. Вибір різних розмірів: він забезпечує вибір метричних і британських розмірів для задоволення різних потреб обробки. Цей вибір різних розмірів робить інструмент більш гнучким і універсальним.



застосування



• Виробництво металу: у сфері виробництва металу, особливо при роботі з нержавіючої сталлю, загартованою сталлю та іншими матеріалами, ця кінцева фреза з кутовим радіусом із 4 канавками може забезпечити високоточні та ефективні рішення для обробки.

• Аерокосмічна галузь: ці галузі вимагають надзвичайно високої точності та якості деталей, і заготовка, виготовлена ​​цією фрезою, має однакові характеристики та високу точність, що відповідає цим вимогам.

• Механічна майстерня: вона може задовольнити потреби в різних матеріалах і завданнях обробки, а також може забезпечити точний ефект різання для виготовлення механічних деталей.





Фабрика





Опис продукту





55HRC Кутова кінцева фреза з твердосплавним сплавом із 4 канавками з покриттям





СПЕЦИФІКАЦІЯ	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	R0.1-R0.5/R1	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	R0.1-R0.5/R1	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	R0.1-R0.5/R1	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	R0.1-R0.5/R1	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	R0.1-R0.5/R1	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	R0.1-R0.5/R1	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	R0.1-R0.5/R1	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	R0.1-R0.5/R1	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	R0.1-R0.5/R1	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	R0.1-R0.5/R1	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	R0.1-R0.5/R1	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	R0.1-R0.5/R1	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	R0.1-R0.5/R1	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	R0.1-R0.5/R1	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	R0.1-R0.5/R1	12 мм	45 мм	12 мм	100 мм



Допуски
Діаметр канавки	Допуск на діаметр канавки	Допуск на діаметр хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



застосування
Вуглецева сталь Легована сталь	Попередньо загартувати сталь	Високозагартований				Нержавіюча сталь	Мідний сплав	Алюмінієвий сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

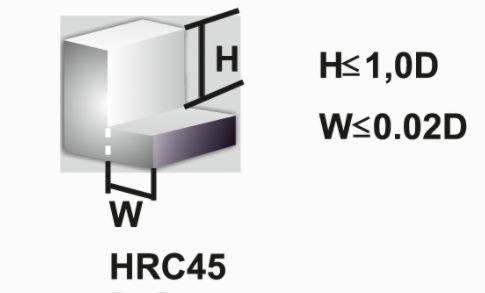

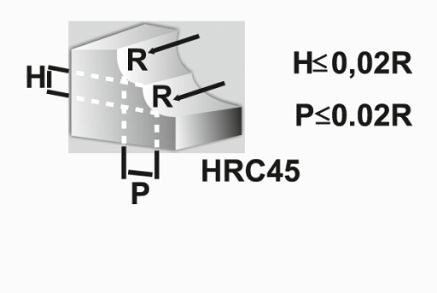

Рекомендовані параметри



матеріал	Вуглецева сталь, легована сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легована сталь, інструментальна сталь SCR, SNCM, SKD11, SKD61.NAK80		Тверда сталь, SKD11
Твердість	HRC30		HRC50		HRC60
Діаметр	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сировини



Оцінка	Код ISO	Хімічний склад (%)		Розмір зерна (um)	Фізико-механічні властивості (більше або дорівнює)			Покриття
		Туалет	Со		Щільність (г/см3)	Твердість (HRA)	TRS (Н/мм2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТІСІН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТІСІН
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ЧОРНИЙ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНІЙ)

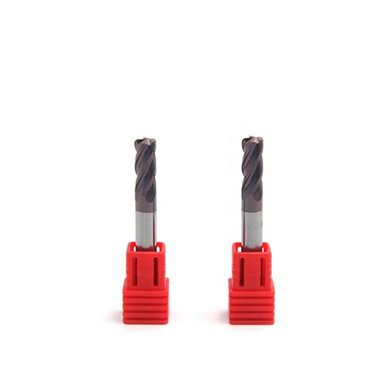

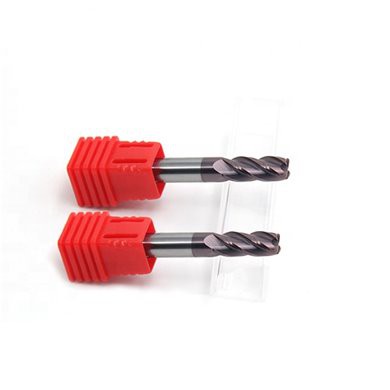

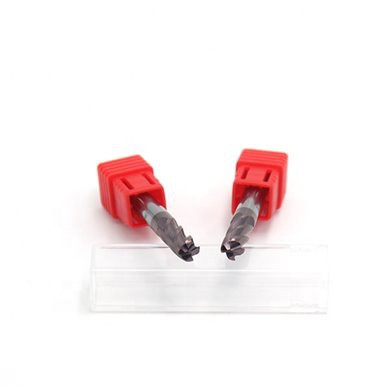

Детальні фото





Фреза з кутовим радіусом 4 рифлення	Твердосплавна фреза з кутовим радіусом 4 рифлення	Твердосплавна фреза з кутовим радіусом 4 рифлення





Наші переваги



1. Після отримання вашого запиту ми відповімо протягом 12 годин

2. Будь ласка, дзвоніть мені в будь-який час

3. Зразок замовлення вітається

4. Ласкаво просимо відвідати наш завод, ми заберемо вас

5. Будь ласка, не соромтеся запитати у нас прайс-лист





Упаковка





ПОШИРЕНІ ЗАПИТАННЯ



Q1: Компанія або фабрика:

A1: Ми професійна фабрика твердосплавних інструментів більше 10 років. найкраще виробництво інструментів з карбіду вольфраму знаходиться в Китаї.



Q2: Який ваш MOQ?

A2: Ми вітаємо ваше замовлення на зразок, щоб перевірити нашу якість, ми віримо, що ви побачите, що ми правильний постачальник, якого ви шукаєте. тому немає MOQ.



Q3: Чи можу я отримати ваш каталог?

A3: Так, звичайно. ми можемо надіслати вам електронною поштою.



Q4: Як довго я можу отримати замовлення

A4: Зразок замовлення 1-5 днів. велике замовлення потрібно перевірити, зазвичай 15-25 днів.



Q5: Чи можете ви зробити товари відповідно до наших креслень?

A5: Так, це нормально, у нас є відділ професійного формування.
