Кінцева фреза мікродіаметра з двома канавками

Коли мова заходить про розрізання робіт, правильний інструмент може вплинути на результати вашої роботи. Якщо ви шукаєте ріжучий інструмент, який забезпечує точність і точність, шукайте не далі, ніж цю кінцеву фрезу мікродіаметра з двома кульками! Незалежно від того, обробляєте ви алюміній, сталь, латунь чи інші матеріали, він з легкістю впорається з цим. Високоякісний твердосплавний матеріал, який використовується в цій кінцевій фрезі, дозволяє їй витримувати високу температуру та навантаження, а також забезпечує надзвичайно високу зносостійкість і ефективність різання, тому може зменшити труднощі обробки та підвищити ефективність обробки. Він підходить для різних областей мікрообробки зі складними формами та високими вимогами до точності, таких як мікрообробка, обробка електронних частин, обробка оптичних пристроїв тощо. Завдяки своїй міцності та високій точності позиціонування помилки та втрати, спричинені неправильною роботою або лазівки обладнання можна зменшити. Збуджений? Зв'яжіться з нами зараз для більш детальної інформації!



Основні характеристики та переваги:

1. Розробка мікродіаметра

Доступна в діапазоні діаметрів від 0,1 мм до 2 мм, ця кінцева фреза ідеально підходить для делікатних і складних операцій обробки, що потребують високої точності. Незалежно від того, обробляєте ви невеликі деталі чи складні компоненти, він може досягти надзвичайно жорстких допусків і гладкої обробки поверхні.



2. Двосторонній дизайн

Ця кінцева фреза має конструкцію з двома кромками для чудової продуктивності різання та відводу стружки, призначеної для запобігання накопиченню стружки та подовження терміну служби інструменту. Велика кількість рифлень зменшує вібрацію та підвищує стабільність для більш плавного та високого різання.



3. Дизайн кульового кінця

Конструкція кінцевої фрези з кульковим носом додає її універсальності та точності. Заокруглений кінчик забезпечує більш плавний рух різання та зменшує сліди від інструменту на заготовці. У той же час кульовий нос також дозволяє інструменту входити в глибокі та тісні простори, розширюючи діапазон можливих застосувань для різання.



4. Підходить для різних матеріалів

Це2 флейти кульковий ніс мікродіаметр endmillможе забезпечити твердість 60HRC, тому він підходить для металевих матеріалів різної твердості та важких для обробки, включаючи сталь, залізо, мідь, алюміній, карбід тощо.





Прожекторні експонати





Фабрика

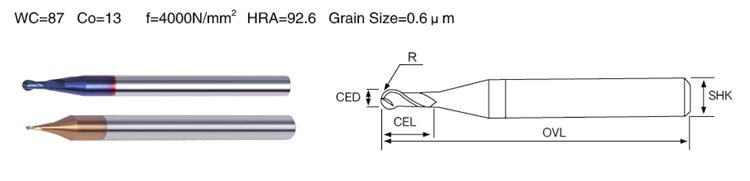

Опис продукту



60HRC Кінцева фреза з мікрокульковим носом і 2 канавками для твердої сталі





СПЕЦИФІКАЦІЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допуски
Діаметр канавки	Допуск на діаметр канавки	Допуск на діаметр хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



застосування
Вуглецева сталь Легована сталь	Попередньо загартувати сталь	Високозагартований				Нержавіюча сталь	Мідний сплав	Алюмінієвий сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Рекомендовані параметри



матеріал	Вуглецева сталь, легована сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легована сталь, інструментальна сталь SCR, SNCM, SKD11, SKD61.NAK80		Тверда сталь, SKD11
Твердість	HRC30		HRC50		HRC60
Діаметр	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сировини



Оцінка	Код ISO	Хімічний склад (%)		Розмір зерна (um)	Фізико-механічні властивості (більше або дорівнює)			Покриття
		Туалет	Со		Щільність (г/см3)	Твердість (HRA)	TRS (Н/мм2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТІСІН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТІСІН
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ЧОРНИЙ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНІЙ)

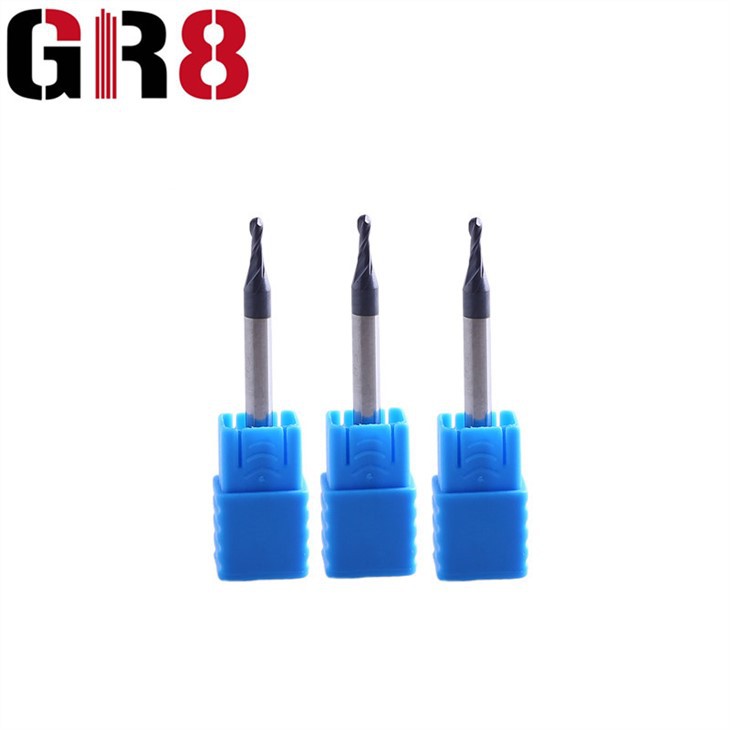

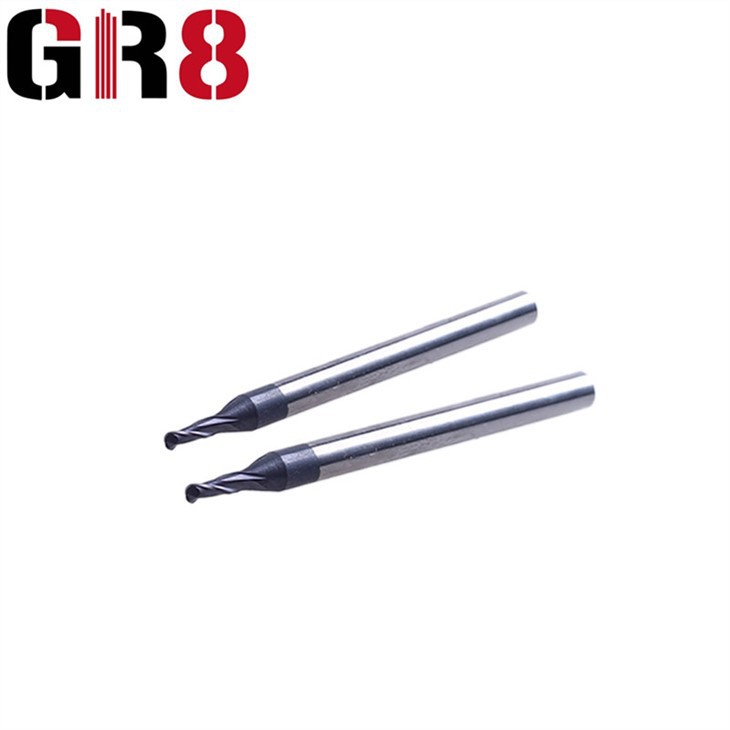

Детальні фото





Фреза мікродіаметра з кульковим носом і 2 канавками	Кінцева фреза мікродіаметра з двома канавками	Твердосплавний різець із 2 рифленнями з кульковим носом мікродіаметра





Наші переваги



Строгий аудит контракту включав усі відділи, щоб переконатися в здійсненності кожного замовлення.

Проектування та перевірка процесу перед масовим виробництвом.

Строгий контроль над усією сировиною та допоміжними матеріалами, вся сировина досягає передового світового рівня.





Упаковка





ПОШИРЕНІ ЗАПИТАННЯ



1. Чи можете ви налаштувати для клієнтів?

Так, ми можемо налаштувати відповідно до ваших потреб, у нас є відділ досліджень і розробок, наші дизайнери можуть створити дизайн для вас, а наші техніки створять прототип.



2. Який час прототипу:

Приблизно через 7 днів після підтвердження креслення, яке ми зробили для вас.



3. Який час доставки для масового виробництва?

Близько 25 днів.
