Кінцева фреза U-шліца з DLC-покриттям для алюмінію

Прожекторні експонати

опис

У сфері сучасної обробки точні ріжучі інструменти є ключем до отримання хороших результатів обробки. Ця кінцева фреза U-подібного шліца для алюмінію з DLC-покриттям спеціально розроблена для обробки алюмінію з унікальною структурою, DLC-покриттям та інноваційним дизайном. Він добре справляється з різними завданнями обробки та забезпечує точні та ефективні рішення для завдань обробки алюмінію. Фреза не тільки має відмінну антиадгезійну ефективність, але й може продовжити термін служби інструменту до 100%. Це не тільки допомагає знизити вартість обробки, але й зменшує частоту заміни інструменту.



особливості

1. Конструкція U-подібної канавки: ця концева фреза U-подібного канавки з покриттям DLC для алюмінію використовує U-подібну конструкцію канавки, яка допомагає усунути задирки, зберегти поверхню заготовки гладкою, уникнути пошкодження готового виробу та забезпечити високу якість поверхні під час обробки.



2. DLC-покриття: поверхня інструменту оброблена DLC-покриттям для забезпечення антиадгезійних характеристик. Це робить його придатним для обробки різних кольорових металевих матеріалів, таких як алюмінієвий сплав, GFRP, CFRP, мідний сплав і графіт, і забезпечує рішення для різноманітних завдань обробки.



3. Зменшення опору різанню: його покриття забезпечує низькі характеристики тертя, що може значно зменшити опір різанню, таким чином підвищуючи ефективність різання та зменшуючи споживання енергії.



4. Фінішна обробка та сухе різання: інструмент добре виконує фінішну операцію та може використовуватися для сухого різання без мастила. Це додатково зменшує складність і вплив на навколишнє середовище в процесі виробництва.



застосування

• Обробка алюмінію: ця торцева фреза для алюмінію з U-подібним пазом із DLC-покриттям має чудову продуктивність у сфері обробки алюмінію та стала першим інструментом для обробки деталей із алюмінієвих сплавів і алюмінієвих виробів.

• Обробка композитних матеріалів: цей інструмент також має чудову ефективність при обробці композитних матеріалів, таких як GFRP і CFRP. Його антиадгезійні характеристики та ефективність різання роблять його придатним для точної обробки композитних матеріалів.

• Обробка мідних сплавів і графіту: його твердий сплав робить його придатним для обробки спеціальних матеріалів, таких як мідний сплав і графіт, і забезпечує ефективні та високоякісні рішення для різання цих матеріалів.



Фабрика





Опис продукту

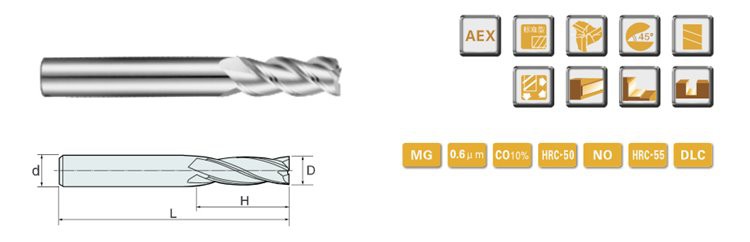

55-60Твердосплавна кінцева фреза HRC 3-го канавки типу U з покриттям Dlc для алюмінію





СПЕЦИФІКАЦІЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допуски
Діаметр канавки	Допуск на діаметр канавки	Допуск на діаметр хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



застосування
Вуглецева сталь Легована сталь	Попередньо загартувати сталь	Високозагартований				Нержавіюча сталь	Мідний сплав	Алюмінієвий сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Рекомендовані параметри



матеріал	Вуглецева сталь, легована сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легована сталь, інструментальна сталь SCR, SNCM, SKD11, SKD61.NAK80		Тверда сталь, SKD11
Твердість	HRC30		HRC50		HRC60
Діаметр	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сировини



Оцінка	Код ISO	Хімічний склад (%)		Розмір зерна (um)	Фізико-механічні властивості (більше або дорівнює)			Покриття
		Туалет	Со		Щільність (г/см3)	Твердість (HRA)	TRS (Н/мм2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТІСІН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТІСІН
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ЧОРНИЙ
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИНІЙ)

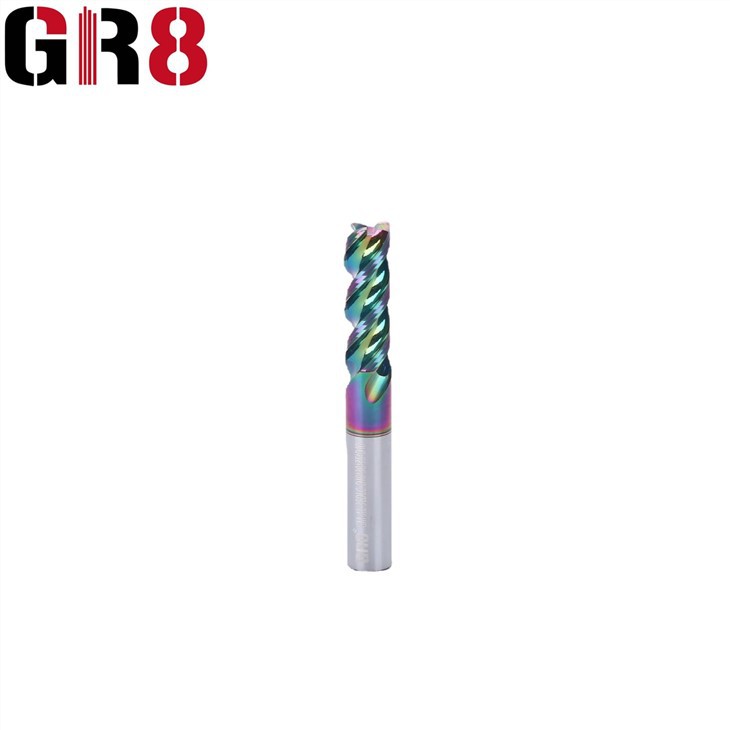

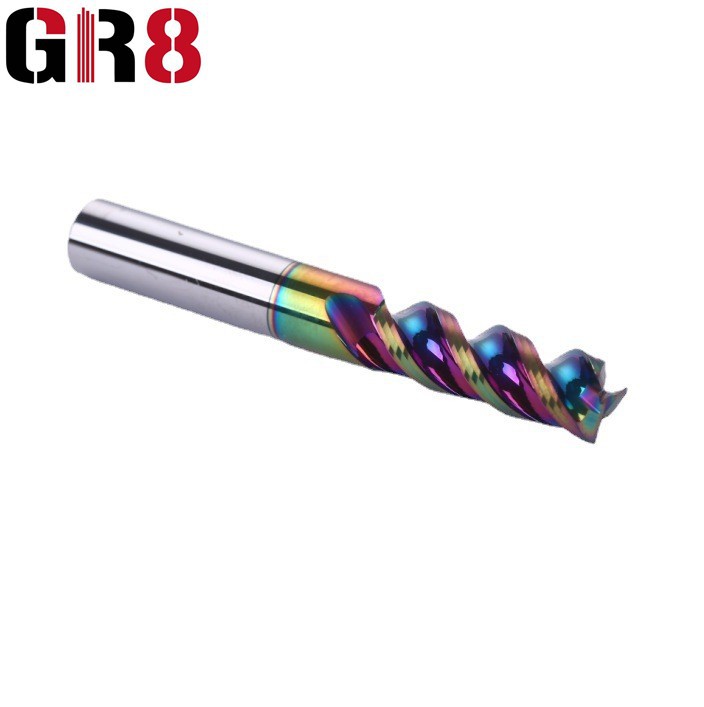

Детальні фото





Ріжучі інструменти для алюмінію з U-прорізом із покриттям DLC	Фреза для алюмінію з U-прорізом із покриттям DLC	U-прорізний фреза з DLC-покриттям для алюмінію





Наші переваги



Перевірка всіх процесів на місці, запис перевірки зберігається протягом 3 років.

Всі інспектори мають кваліфікацію з міжнародними сертифікатами.

Кваліфіковані WPS і професійні зварювальники гарантують якість зварювання.

100% перевірка готових паростків перед відправкою.

Регулярне навчання персоналу інспекції





Упаковка





ПОШИРЕНІ ЗАПИТАННЯ



1. З: Яка ваша мінімальна кількість замовлення, чи можете ви надіслати мені зразки?

A: Наша мінімальна кількість становить 1 комплект, ми можемо надіслати вам каталог, щиро вітаємо вас відвідати нашу компанію.



2. З: Який рівень якості вашої продукції?

A: Ми отримали сертифікати CE, ISO, SGS, TUV, SONCAP.



3. З: Який час доставки вашої машини?

A: Загалом, час доставки нашої машини становить близько 30 днів, індивідуальна машина буде доставлена ​​під час переговорів з нашими клієнтами.



4. Q: Чи можна налаштувати машину відповідно до наших потреб, наприклад, нанести на наш логотип?

A: Безумовно, наша машина може бути налаштована відповідно до ваших потреб, також доступний ваш логотип.
