Кінцева фреза U-подібного шліца без каотування для алюмінію

Прожекторні експонати

опис

У сфері прецизійної обробки правильні інструменти можуть відігравати важливу роль, подібно до цієї торцевої фрези U-подібних пазів без каотування для алюмінію. Він спеціально розроблений для обробки алюмінію та є вузькоспеціалізованим ріжучим інструментом, спрямованим на точне та ефективне виконання завдань обробки алюмінію. Фреза використовує цілісну конструкцію з цементованого твердого сплаву, була ретельно розроблена, має спеціальну U-подібну насадку та зносостійкі характеристики, і добре показала себе в різних застосуваннях фрезерування. Незалежно від того, чи працюєте ви в автомобільній, аерокосмічній або загальній промисловості, цей інструмент є першим вибором для вас, щоб ефективно видаляти матеріали, досягати гладкої поверхні та гарантувати точність кожного різу.



особливості

1. Ефективна механічна обробка. Ця кінцева фреза U-подібного шліца без каотування для алюмінію є незамінним інструментом для видалення важких матеріалів за один раз, забезпечуючи покращену гладкість кромок на верхній і нижній поверхнях заготовки та мінімізуючи потребу в додаткових процесах обробки.



2. Інтегральна структура: ця кінцева фреза виготовлена ​​з високоякісного інтегрального цементованого карбіду, який має хорошу твердість, довговічність і зносостійкість

опір. Навіть у важких умовах обробки його нелегко деформувати або зламати, що може забезпечити тривалий термін служби інструменту.



3. Ріжучі зуби в різних напрямках: його корпусна поверхня та ріжуча кромка вміло розроблені з ріжучими зубами, які можуть різати різні матеріали в різних напрямках, що робить його ідеальним інструментом для виконання різноманітних завдань обробки.



4. Дизайн канавок: дизайн U-подібних канавок є наріжним каменем ефективності та ефекту інструменту. Увігнуте свердло спрощує і прискорює процес різання, реалізуючи плавне різання без вторинного полірування.



застосування

• Обробка алюмінію: цей продукт блискуче блищить у застосуванні обробки алюмінію. Він може видаляти важкі матеріали за один раз, а його гладка поверхня робить його важливим інструментом для виробництва алюмінієвих деталей.

• Автомобільна промисловість: в автомобільній промисловості фреза відіграє важливу роль у виробництві алюмінієвих деталей, таких як деталі двигуна, деталі шасі та панелі кузова.

• Загальна механічна обробка: крім професійної промисловості, вона також використовується для загальної обробки, яка потребує гладких поверхонь і ефективного видалення матеріалу.





Фабрика





Опис продукту

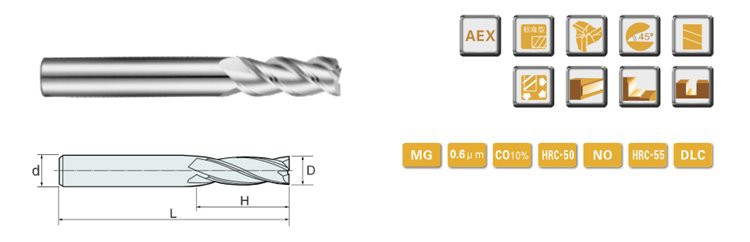

СПЕЦИФІКАЦІЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допуски
Діаметр канавки	Допуск на діаметр канавки	Допуск на діаметр хвостовика
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



застосування
Вуглецева сталь Легована сталь	Попередньо загартувати сталь	Високозагартований				Нержавіюча сталь	Мідний сплав	Алюмінієвий сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Рекомендовані параметри



матеріал	Вуглецева сталь, легована сталь, S45C, FC, FCD, SCM, S50C, SKS...		Легована сталь, інструментальна сталь SCR, SNCM, SKD11, SKD61.NAK80		Тверда сталь, SKD11
Твердість	HRC30		HRC50		HRC60
Діаметр	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)	Швидкість різання (VC) (мм-1)	Подача (F) (мм-хв)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Список сировини



Оцінка	Код ISO	Хімічний склад (%)		Розмір зерна (um)	Фізико-механічні властивості (більше або дорівнює)			Покриття
		Туалет	Co		Щільність (г/см3)	Твердість (HRA)	TRS (Н/мм2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТІСІН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТІСІН
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO ЧОРНИЙ
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (СИНІЙ)



Детальні фото

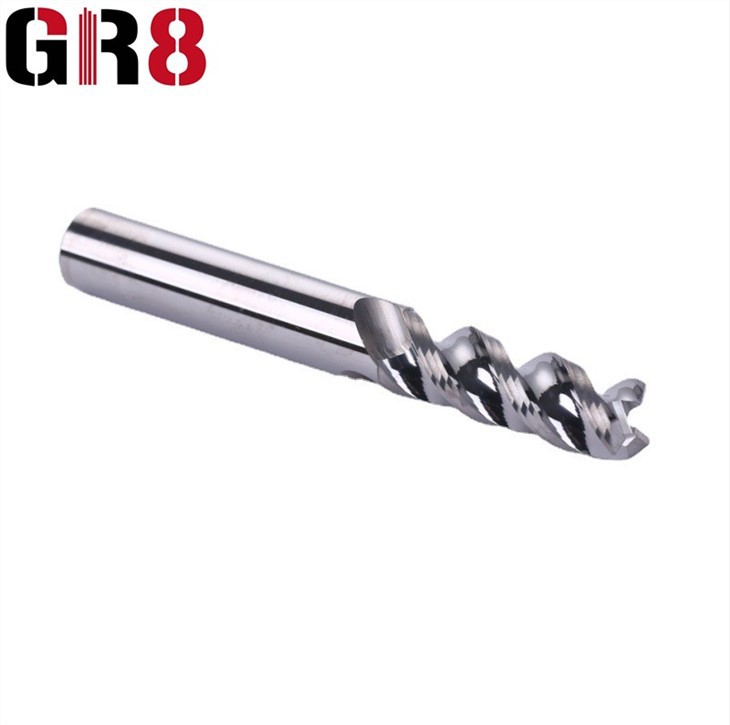

Кінцева фреза U-шліца без каотування для алюмінію	Фреза U для алюмінієвих пазів	Фреза U для пазів без каотиду для алюмінію





Наші переваги



1) Високоточні верстати з ЧПК, високий стандарт і суворий контроль

2) Замовний попит вітається, обслуговування OEM та ODM

3) Підтримуються всі умови оплати

4) Швидкий час доставки та зручне транспортування





Упаковка





FAQ



1. Який ваш MOQ? Чи можу я змішувати різні стилі для початкового замовлення?

A: Будь ласка, скажіть нам, які продукти вам потрібні в першу чергу. Як і компресійні фітинги, MOQ становить 100 шт. Але ми можемо надати будь-які запаси як зразки, щоб ви спочатку перевірили якість.



2. Чи можете ви дати мені знижку?

A: Знижка доступна, але ми повинні бачити реальну кількість, у нас різні ціни на основі різної кількості, скільки знижок визначається кількістю, крім того, наша ціна є дуже конкурентоспроможною в цій галузі.



3. Якщо я хочу, щоб продукт був виготовлений з іншого спеціального матеріалу, ви можете це зробити?

Відповідь: Звичайно, вам просто потрібно надати нам розроблені креслення або зразок, і відділ досліджень і розробок оцінить, чи можемо ми це зробити, чи ні, і ми дамо вам найбільш задовільну відповідь.
